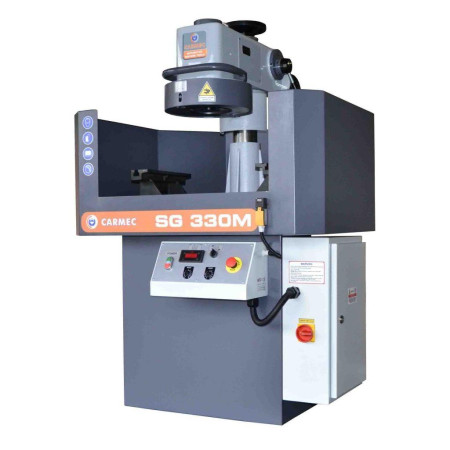

Станок для фрезерования ГБЦ и БЦ Carmec SG-330M

Станок для  фрезерования ГБЦ и БЦ Carmec SG-330M – это компактное специализированное оборудование для обработки плоскостей головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ) легковых автомобилей и небольших грузовиков с целью восстановления идеальной геометрии прилегания. Возможность использования двух методов (шлифование и фрезерование) позволяет осуществлять полный цикл обработки на одном станке. Станок обеспечивает качественную обработку алюминиевых и чугунных ГБЦ и БЦ, в том числе дизельных со стальными камерами предварительного сгорания.

Вертикальный ход шпинделя – 205 мм. Диаметр шлифовального круга составляет 330 мм. Фрезерная плита имеет диаметр 330 мм (13") и оснащена резцами CBN. Плавная регулировка скорости вращения в диапазоне 900-1400 об/мин и регулируемая скорость подачи стола позволяют точно настроить параметры обработки под материал и конкретное задание. Прочное чугунное основание, прецизионные подшипники шпинделя и точные направляющие делают этот станок для обработки блоков и головок чрезвычайно надежным, стабильным и точным в работе.

Особенности станка для  фрезерования ГБЦ и БЦ Carmec SG-330MУниверсальность – подходит для чугунных и алюминиевых ГБЦ и БЦ (в том числе дизельных со стальными камерами предварительного сгорания) легковых автомобилей и небольших грузовиковНапряжение питания – 400 ВАсинхронный двигатель мощностью 1,5 кВтПлощади обработки – 700х180/ 600х225/ 500х260/ 400х285/ 350х300 ммВертикальный ход шпинделя – 205 ммДиаметр шлифовального круга – 330 ммФрезерная плита CBN Ø 330 мм (13”)Плавная регулировка скорости вращения в диапазоне 900-1400 об/минПодача стола с помощью отдельного двигателя мощностью 0,12 кВтСкорость двигателя подачи – 190 мм/обЭлектронный регулятор скорости подачиРазмер стола – 295х750 ммВспомогательные опоры для крепления разных типов ГБЦ и БЦСистема охлаждения СОЖ с отдельным двигателем мощностью 0,11 кВтПрецизионные подшипники шпинделяВысокоточные направляющиеЗащитный экранЖесткая чугунная станинаГабаритные размеры (ДхШхВ) – 1100х1100х1560 ммВес 430 кг.Комплектация станка для  фрезерования ГБЦ и БЦ Carmec SG-330M

В комплект поставки входят:

Фрезерная плита 330 мм в комплекте с патроном-держателем и пластиной CBNШлифовальный круг Ø 330 мм2 параллельные опорыОпорное основаниеЗащитный экран.Частые вопросы

Больше узнать о станках для обработки ГБЦ и БЦ помогут ответы на вопросы.

Можно ли на одном станке обрабатывать и ГБЦ, и БЦ?

Да, но только если конструкция станка обеспечивает достаточную высоту, длину стола и мощность.

Как проверить, хватит ли рабочего поля станка для конкретной ГБЦ?

Нужно сравнить размеры головки со следующими параметрами станка:

Длина столаМаксимальная ширина обработкиВертикальный ход шпинделя.

Для дизельных рядных головок часто критичной является ширина, а для V-образных — высота установки.

Какие системы крепления используются на станках для обработки ГБЦ и БЦ?

Станки для обработки ГБЦ и БЦ могут оснащаться:

Т-образными пазами с болтовыми прижимамиПризмами и опорными планкамиБыстрозажимными системами.Какие системы охлаждения используются в станках для шлифования и фрезерования ГБЦ и БЦ?

В станках для шлифования и фрезерования ГБЦ и БЦ используются:

Системы охлаждения СОЖ (самый распространенный вариант)Масляные системы охлаждения (чаще на высокоточных шлифовальных станках)Воздушное охлаждение (преимущественно в бюджетных станках).Как правильно выбрать станок для шлифования и фрезерования ГБЦ и БЦ?

При выборе учтите следующие факторы:

Тип двигателей, которые вы обслуживаетеМатериал ГБЦ и БЦОбъем работ.

Согласно поставленным задачам, рассмотрите следующие особенности станка:

Максимальная площадь обработки (длина и ширина стола)Вертикальный ход шпинделя (чтобы можно было фиксировать блоки с выступающими элементами)Диаметр фрезерной плиты и шлифовального кругаСкорость вращения шпинделяТип подачи (ручная или автоматическая)Тип системы охлажденияСпособ крепленияМатериал и жесткость станиныУдобство регулировки.
