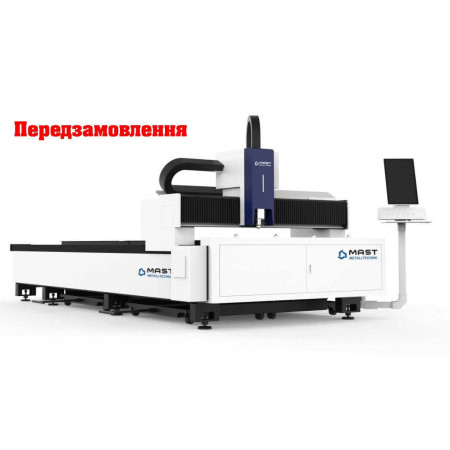

Лазерный станок для резки листа MAST ML-3015/3

Лазерный станок для резки листа MAST ML-3015/3 – это современное промышленное оборудование для скоростного, высокоточного раскроя листового металла с помощью оптоволоконного лазера мощностью 3 кВт. Рабочая зона 3000х1500 мм позволяет работать со стандартными листами без предварительной разрезки, а портальная конструкция обеспечивает стабильную точность резки по всей плоскости и высокую динамику при сложных траекториях. Лазерный источник Raycus генерирует стабильный, концентрированный луч высокой плотности и имеет малую зону термического воздействия, что дает чистый рез без перегрева и деформации металла. Лазерная режущая головка Raytools BS03K-CAT с автофокусом и бесконтактным датчиком высоты обеспечивает высокое качество и производительность резки и стабильную работу даже при неровностях листа.

Этот станок лазерной резки металла использует систему числового программного управления Cypcut2000E, разработанную специально для мощных лазерных комплексов. Высокоскоростной обмен данными обеспечивает мгновенную синхронизацию и плавное движение осей, что позволяет с высокой точностью вырезать сложные контуры. Поддержка CAD/CAM программ дает возможность легкого программирования и быстрой перенастройки между заказами. Автоматическая оптимизация чертежей ускоряет подготовку производства, а оптимизация позиционирования деталей уменьшает отходы материала и себестоимость производства. Благодаря серводвигателям и драйверам HCFA, линейным направляющим HIWIN и косозубой рейке-шестерне YYC (Тайвань) станок обеспечивает высокую точность позиционирования, плавное и стабильное перемещение осей и надежную работу даже при высокоскоростной резке сложных контуров.

Технические характеристики лазерного станка для резки листа MAST ML-3015/3

Рабочая зона3000х1500 мм

Лазерный источник3000 Вт

Выходная мощность1000-3000 Вт

Входная мощность220В/380В/50Гц/60А

Максимальная скорость резки50-60 м/мин

Максимальная скорость холостого движения80 м/мин

Ускорение0,8 g

Точность позиционирования±0,03 мм

Точность повторного позиционирования±0,03 мм

Преимущества лазерного станка для резки листа MAST ML-3015/3Оптоволоконный лазерный источник Raycus мощностью 3000 ВтЛазерная головка Raytools BS03K-CAT с автофокусом и интеллектуальной настройкой высотыРазработанная для высокоскоростной лазерной резки система ЧПУ Cypcut2000EСерводвигатели и драйвера HCFA (Япония): ось Х – 850 Вт, ось Y – 850 Вт, ось Z – 400 ВтЛинейные направляющие HIWIN (Тайвань)Косозубая рейка-шестерня YYC (Тайвань)Водяной чиллер S&AПропорциональный клапан SMC (Япония)Электромагнитный клапан ХХНЭлектрические компоненты ChintПромышленный компьютер Advantech 610LРучной пульт управленияВстроенный вентилятор для пылеудаленияСистема автоматической смазкиТяжелая, сварная станинаПортал из высокопрочного авиационного алюминияПоддон для отходов.Конструктивные особенности лазерного станка для резки листа MAST ML-3015/3

ТЯЖЕЛАЯ СВАРНАЯ СТАНИНА

Станина изготовлена ​​на собственных мощностях с использованием высокоскоростного портального обрабатывающего центра NEWAY, что гарантирует высокую прочность, жесткость, минимальные вибрации и длительный срок службы.

ПОРТАЛ ИЗ ВЫСОКОПРОЧНОГО АВИАЦИОННОГО АЛЮМИНИЯ

Небольшая масса портала позволяет достигать больших ускорений без потери точности, а жесткая конструкция минимизирует вибрации и улучшает качество резки.

ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS

Высокое качество лучаВысокая мощностьЛегкая интеграцияНизкое энергопотреблениеОтсутствие вредных выбросовНебольшой размер и вес.

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BS03K-CAT

Регулировка фокусного положения "автофокус"Бесконтактный датчик высотыРегулировка линз по горизонтали.

СЕРВОДВИГАТЕЛИ И ДРАЙВЕРА HCFA

Метод замкнутого цикла управления обеспечивает точное позиционирование и динамическое ускорение, благодаря чему механизм автоматического позиционирования работает плавно, надежно и не требует обслуживания.

СИСТЕМА ПОДАЧИ (КВАДРАТНАЯ И ЗУБЧАТАЯ РЕЙКИ) HIWIN / YYC (ТАЙВАНЬ)

Высокая скорость и точностьНизкий уровень шумаДлительный срок службы.

ПРОГРАММНОЕ УПРАВЛЕНИЕ Cypcut 2000Е

Профессиональная система лазерного реза, специально разработанная для промышленной обработки листового металла.

ШКАФ УПРАВЛЕНИЯ

Панель управления CypcutДрайвер серводвигателя HCFAРеле SiemensПлата MCB ChintКонтактор APTИсточник питания лазера МАХКонтроль высоты Cypcut BS100.V.30Промышленный компьютер Advantech 610L.

Частые вопросы

Лучше понять конструкцию и работу лазерных станков для резки листового металла помогут ответы на вопросы.

Какие преимущества портальной конструкции лазерного станка для резки листа?

Портальная конструкция обеспечивает быстрое и стабильное движение лазерной головки по всей плоскости стола. Это дает быструю резку со стабильной точностью по всей длине, лучшую динамику при сложных траекториях и высокую производительность производства.

Почему для станка лазерной резки металла важны высокоточные направляющие?

Линейные направляющие являются одним из ключевых элементов конструкции лазерного станка, поскольку они обеспечивают перемещение портала и лазерной головки. От их точности напрямую зависит качество кромки, правильность контуров и стабильность работы на высоких скоростях.

Зачем лазерному станку система автоматического контроля высоты?

Система контроля высоты автоматически поддерживает оптимальное расстояние между соплом и металлом. Это позволяет стабильно резать даже неровный лист, улучшает качество кромки и уменьшает риск повреждения головки.

Почему в современных лазерных станках используются легкие порталы?

Легкий портал имеет меньшую инерцию, поэтому быстрее ускоряется и точнее проходит сложные контуры. Это повышает скорость работы и улучшает качество мелкоконтурной резки.

Для чего в лазерных ЧПУ станках используют серводрайвера?

Серводрайвера контролируют работу серводвигателей в реальном времени, постоянно корректируя движение осей и обеспечивая плавность перемещения, точность позиционирования и стабильную работу на высоких скоростях.
